Embalagem planificada (gabarito) e faca: o que é, como pedir e como evitar erro caro na gráfica

Slug sugerido: embalagem-planificada-gabarito-e-faca

Você vai mandar imprimir e bate aquele medo: “e se a caixa sair errada?” Normal. A maioria dos donos de empresa recebe uma embalagem planificada (o “desenho aberto” da caixa) da gráfica e não sabe o que conferir antes de aprovar.

A boa notícia: dá para reduzir muito o risco com uma checagem simples, em minutos, antes de você liberar para produção.

Checklist rápido (em 10 minutos) para aprovar uma embalagem planificada

Antes de falar “pode rodar”, faça estas 6 conferências:

• O gabarito é exatamente do seu modelo e medidas (não “parecido”).
• Está claro onde é corte, onde é dobra e onde é cola.
• Dá para identificar frente, costas, laterais, tampa e fundo.
• Textos, logo, ingredientes, QR Code e código de barras estão longe de dobras e da área de cola.
• Existe uma “folga” para o corte (uma borda extra para não ficar filete branco).
• Você montou um teste simples (nem que seja em papel) para ver se a leitura fica certa.

Esse checklist sozinho economiza retrabalho, evita reimpressão e tira aquele peso de “estou aprovando no escuro”.

O que é embalagem planificada (gabarito) e o que é a “faca”

Quando a gráfica fala em faca, geralmente está falando do molde técnico que define onde a embalagem vai ser cortada e dobrada.

Segundo a 4ED, a faca de embalagem é o molde técnico que define onde a embalagem será cortada, vincada, dobrada, encaixada ou colada — e é o que conecta o layout na tela com o objeto físico que fecha de verdade. (4ed.com.br)

Na prática do dia a dia, você pode pensar assim:

• Embalagem planificada (gabarito): o desenho da caixa “aberta”, com todas as faces esticadas.
• Faca: o “molde” por trás desse desenho (é o que manda no formato e na montagem).

Você também pode ouvir o termo dieline (muito usado fora do Brasil). Se aparecer, não se assuste: é basicamente o mesmo “gabarito planificado”.

Como “ler” o gabarito: o que você precisa identificar (sem ser designer)

A Packster explica que o gabarito (também chamado de faca técnica) representa a embalagem aberta/planificada e serve de base para posicionar a arte; e que ele traz referências técnicas como linha de corte, área segura e linhas de dobra. (packster.com.br)

Traduzindo isso para uma leitura simples, procure:

• Linha de corte: onde a peça termina.
• Linhas de dobra: onde o papel/papelão vai virar.
• Aba de cola: a parte que some por dentro na montagem.
• Área segura: a área “confortável” para colocar informação importante sem risco de sumir na dobra ou no corte.

Dica prática que eu uso muito aqui em Goiânia quando o cliente está inseguro: marque com caneta no próprio gabarito (em uma cópia) o que é “frente”, “tampa” e “lado direito”. Só isso já evita aprovar a arte invertida.

Como pedir o arquivo certo para a gráfica (e não perder tempo)

Se você pedir “manda a faca”, às vezes chega um arquivo que é difícil de entender, ou pior: um desenho sem indicação do que é o quê.

Para simplificar, peça assim (copie e cole):

• “Pode me mandar a embalagem planificada com indicação de frente/costas e qual lado imprime?”
• “No arquivo, dá para separar claramente o que é corte, dobra e cola?”
• “Esse gabarito está em tamanho real (escala 1:1)?”
• “Tem alguma área que precisa ficar sem tinta/sem acabamento por causa da cola?”

Por que isso importa? A 3M, num guia técnico de requisitos de dieline, separa áreas como ‘área adequada para texto’, ‘área não recomendada para texto’ e até ‘área sem impressão’ quando não pode ter tinta nem acabamento. (multimedia.3m.com)

Você não precisa decorar nomes. Só precisa saber que existem áreas que não podem receber informação importante.

Modelos de caixa: cartucho, gaveta, tampa e fundo e expositora (quando usar)

Escolher o tipo de caixa antes de pedir o gabarito evita começar no modelo errado.

• Cartucho (caixinha que abre por cima/baixo): bom para produto de prateleira e giro. Costuma ser mais direto de produzir.
• Tampa e fundo: ótimo para kits, presente, linhas premium e quando você quer uma abertura mais “cerimônia”.
• Gaveta: muito usado em confeitaria, cosmético e presente. A experiência de abrir é o ponto forte.
• Expositora: serve quando a própria caixa precisa “vender” no balcão ou na gôndola, ficando aberta e mostrando o produto.

Regra simples: se a caixa vai ser seu “vendedor” no ponto de venda, pense na expositora. Se a abertura precisa encantar, tampa e fundo ou gaveta.

Caixa de papelão personalizada com logo: o que definir antes de pedir

Antes de pedir uma caixa personalizada, responda a estas perguntas. Isso economiza idas e vindas com a gráfica e reduz risco de o produto não caber.

• Qual é a medida do produto (com folga) e se vai com plástico interno, saquinho, gelo, proteção etc.
• Qual é o peso do que vai dentro (para não escolher material fraco demais).
• Se a caixa é para prateleira ou para envio (transporte pede mais resistência).
• Se você quer impressão por fora apenas ou também por dentro.
• Se vai ter berço/divisória para travar o produto.
• Se tem informação obrigatória (lote, validade, tabela) que precisa ficar legível.

Quando o assunto é projeto completo (estrutura + arte aplicada do jeito certo), faz sentido olhar o serviço de Design de Caixas — porque aí você não fica refém de “ajustes de última hora” na gráfica.

O que mais dá errado (e como evitar o erro caro)

Aqui estão os erros que eu mais vejo — e o que fazer para não cair neles.

1) Texto cai em dobra ou fica “comido” no corte

A Packster recomenda manter elementos essenciais afastados da linha de corte e dentro da área segura, justamente por existirem tolerâncias naturais na produção. (packster.com.br)

Como evitar: tudo que for essencial (marca, nome do produto, ingredientes, contatos) fica mais para dentro, nunca colado na borda.

2) Informação importante vai para a aba de cola (e some)

A PackQueen alerta que algumas partes ficam escondidas, como abas de cola e abas de fechamento; e que trabalhar no dieline correto ajuda a não “gastar” arte em partes que não aparecem. (packqueen.com.au)

Como evitar: marque no gabarito o que é “parte escondida” antes de diagramar.

3) A arte fica de cabeça para baixo na tampa

A própria PackQueen sugere dobrar um teste do gabarito para checar a orientação de leitura. (packqueen.com.au)

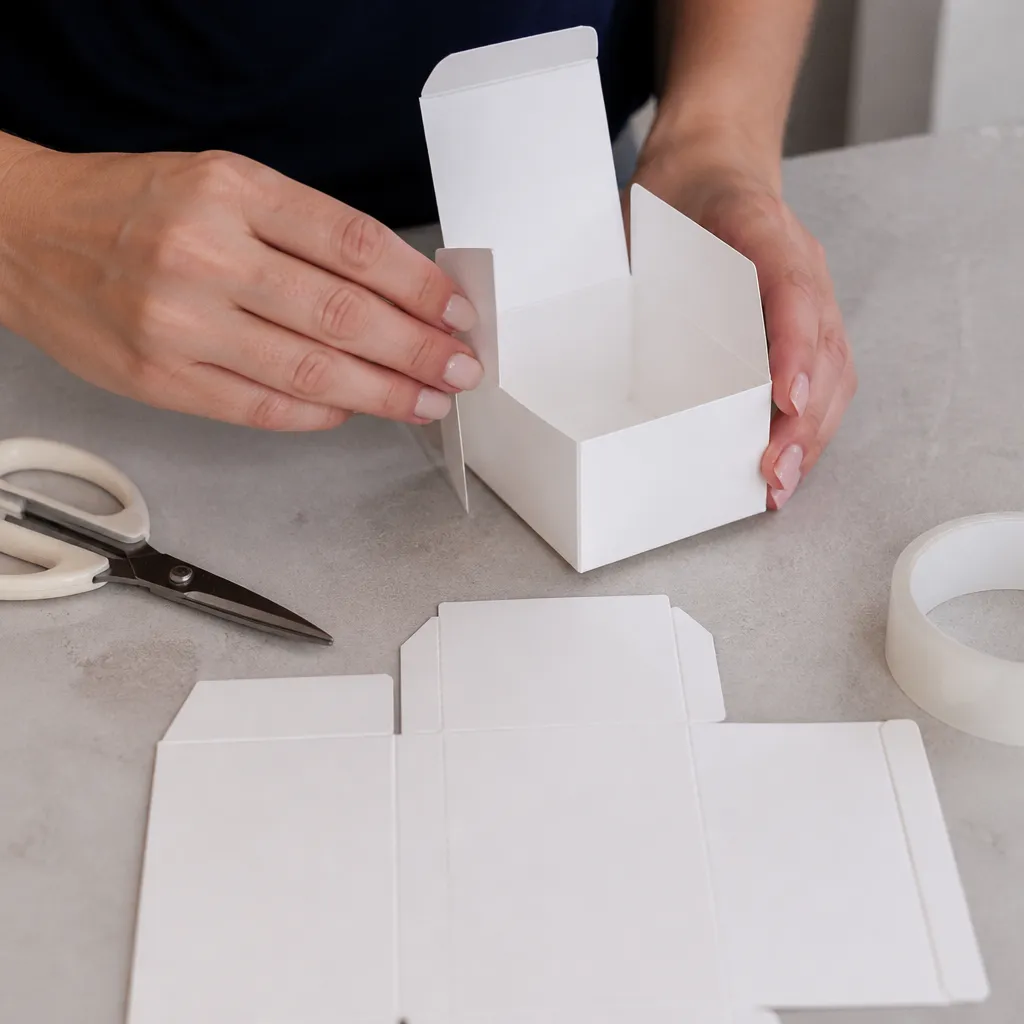

Como evitar: faça um protótipo simples em papel (mesmo sem imprimir colorido). Se a leitura ficar estranha, vai ficar estranha na caixa também.

4) Você usa um gabarito “parecido”, mas não é o mesmo

Parece bobeira, mas milímetros mudam tudo: alinhamento, encaixe e leitura.

Como evitar: nunca reaproveite faca de outro produto “porque é quase igual”. Se mudou medida, peça o gabarito certo.

5) A cola não pega porque colocaram tinta/acabamento onde não devia

A 3M diferencia áreas que podem ou não receber impressão e acabamento, indicando inclusive situações em que pode existir uma área sem tinta e/ou sem acabamento para viabilizar colagem. (multimedia.3m.com)

Como evitar: pergunte explicitamente se existe área que precisa ficar “limpa” para colar.

Quando vale envolver um designer (e quando não vale)

Se você já tem o gabarito certo e a arte é bem simples, muitas vezes dá para seguir com as checagens acima e tocar.

Agora, se a caixa tem:

• várias faces com informação,
• acabamento diferente por área,
• berço/divisória,
• ou precisa “parecer premium” sem estourar custo,

o design deixa de ser “só fazer bonito” e vira evitar retrabalho.

Se você quer aprofundar esse lado de percepção de valor sem gastar à toa, este post ajuda: Como deixar minha embalagem mais premium sem estourar o custo.

E, se o seu caso mistura caixa + rótulo + família de produtos, vale ver também a página de Design de Embalagem.

Perguntas frequentes

O que é embalagem planificada?

É o desenho da embalagem “aberta”, com todas as faces esticadas. É nele que você posiciona a arte para depois cortar, dobrar e montar.

“Faca” e “gabarito” são a mesma coisa?

No dia a dia, muita gente usa como sinônimo. Tecnicamente, a faca é o molde/estrutura, e o gabarito é a representação planificada usada para montar a arte.

Como eu confiro se o produto vai caber na caixa?

Peça as medidas internas no gabarito e faça um teste simples: imprima em papel, recorte e monte. Se for algo pesado ou frágil, considere um protótipo em material parecido.

Quem é responsável se a caixa sair errada: eu ou a gráfica?

Depende do combinado. Em geral, a gráfica produz conforme o arquivo aprovado. Por isso a checagem antes de aprovar é tão importante.

Posso reaproveitar a faca de outro produto?

Só se for exatamente o mesmo modelo e medidas. Se mudou tamanho, estrutura ou material, o risco de dar errado aumenta muito.
